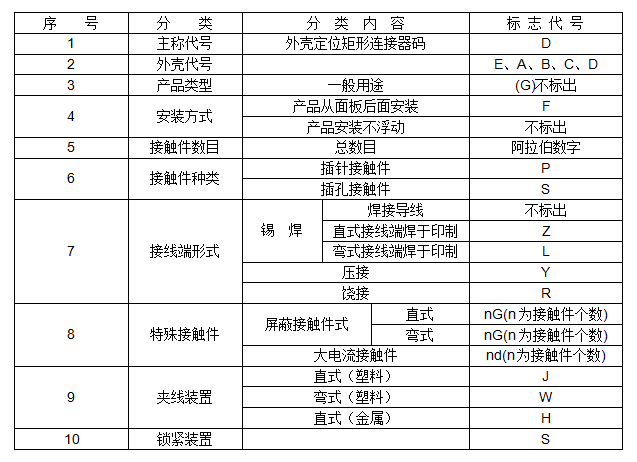

D系列矩形連接器 　　● 産品說明 　　D系列矩形連接器是一(yī / yì ／yí)種多接觸對小型連接器，現生産有帶與不帶出線盒的9、25和(hé / huò)37芯(對)多種規格。插頭插針直徑爲(wéi / wèi)Φ1，插座插孔爲(wéi / wèi)線簧孔結構，可靠性更優于市場上的同類片簧産品。導體材料爲(wéi / wèi)铍青銅，鍍金;外殼爲(wéi / wèi)金屬沖壓件，鍍鎳;出線盒材料爲(wéi / wèi)ABS(阻燃)，絕緣體材料爲(wéi / wèi)PBT阻燃塑料。 　　其端接形式有：圓柱直針(PZ、SZ型)或圓柱彎針(PL、SL型)插入線路闆焊接;帶槽形圓針與導線焊接(P、S型);出線盒内導線焊接。 　　● 應用領域 　　本系列産品符合标準GJB142A-94、Q/RR20087的規定，廣泛應用于無線電電子設備中，供作機内組件連接用，可與國内外同類産品互換。 　　● 主要(yào / yāo)技術特性 　　環境溫度：(-55～125)℃ 額定電壓：300V(AC) 　　相對濕度：(40±2)℃(90～95)%B級 額定電流：5A 　　振 動：(10-2000)Hz，190m/s2接觸電阻：≤0.01Ω 　　沖 擊：490 m/s2絕緣電阻：≥5000MΩ 　　耐 壓：1000V/AC(50Hz) 機械壽命：≮500次 　　單腳分離力：0.3N～1.1N 　　● 型号标志方法
