CS-TX2-3.81×2.54-96TW/Z(ZC)線簧矩形電連接器
1
産品描述
參數
圖樣及安裝尺寸
● 産品說明
接觸對配合直徑：Φ0.8mm
接觸對間中心距(長×寬)：3.81×2.54mm
接觸對數量：96(另可在範圍内任意選擇)
端接形式：插頭：彎針，插線路闆焊接
插座：直針，插線路闆焊接
● 主要(yào / yāo)技術特性
| 環境溫度：(-55～125)℃ | 額定電壓：300V(AC) |
| 相對濕度：(40±2)℃(90～95)%B級 | 額定電流：4A |
| 振 動：(10-500)Hz，50m/s2 | 接觸電阻：≤0.0125Ω |
| 碰 撞：400 m/s2 | 絕緣電阻：≥2000MΩ |
| 沖 擊：500 m/s2 | 耐 壓：1550V/AC(50Hz) |
| 單腳分離力：0.2N～0.6N | 機械壽命：≮1000次 |
|
派生型号 |
接觸對數量 |
說 明 |
|
CS-TX3-3.81x2.54-64TW/Z |
64 |
中間一(yī / yì ／yí)排（b排）不裝 |
|
CS-TX4-3.81x2.54-68TW/Z |
68 |
中間一(yī / yì ／yí)排（b排）隻裝1、2及31、32# |
|
CS-TX11-3.81x2.54-51TW/ZC |
51 |
a、b、c三排，每排均隻裝1～17# |
|
CS-TX12-3.81x2.54-81TW/Z（ZR） |
81 |
中間一(yī / yì ／yí)排（b排）隻裝1～17# |
|
CS-TX11-3.81x2.54-16ZC |
16 |
将CS-TX11-3.81x2.54-51ZC産品a2、a4、a6、a8、a10、a12、a14、a16、c2、c4、c6、c8、c10、c12、c14、c16共16處線簧孔保留，其餘不用安裝 |
|
CS-TX11-3.81x2.54-32ZC |
32 |
将CS-TX11-3.81x2.54-51ZC産品 a1——a16，c1——c16共32處線簧孔保留，其餘不用安裝，插座槽口背對背 |
|
CS-TX11-3.81x2.54-34ZC |
34 |
裝a1——a17，c1——c17，插座槽口背對背 |
|
CS-TX12-3.81×2.54-32TW/ZC |
32 |
a1、a3、a5、a7、a9、a11、a13、a15、a17、a19、a21、a23、a25、a27、a29、a31裝針（線簧孔） c2、c4、c6、c8、c10、c11、c14、c16、c18、c20、c22、c24、c26、c28、c30、c32裝針（線簧孔）插座槽口背對背 |
|
CS-TX12B-3.81×2.54-57Z |
57 |
a1——a20，b1——b17,c1——c20裝線簧孔 |
|
CS-TX3-3.81×2.54-64TW-（1） |
64 |
c1——c14裝直針，其他号針與CS-TX3-3.81×2.54-64TW相同 |
|
CS-TX3-3.81-46TW |
46 |
a2、a4、a6、a8、a10、a12、a14、a16、a18——a32裝針 c2、c4、c6、c8、c10、c12、c14、c16、c18——c32裝針 |
上一(yī / yì ／yí)個
GX2042.01.01低頻電連接器
下一(yī / yì ／yí)個
CS-TX13-2.54×2.54-96TW/Z線簧矩形電連接器

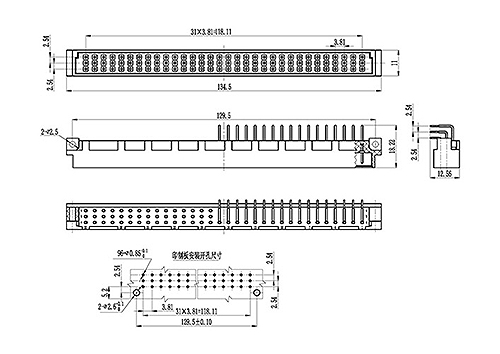

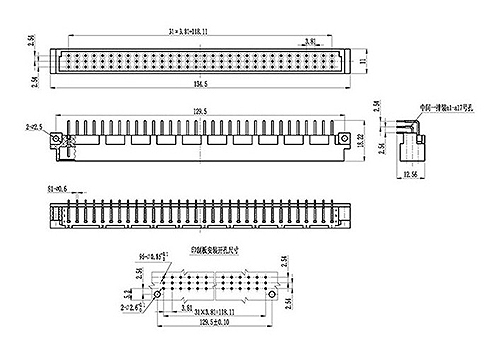

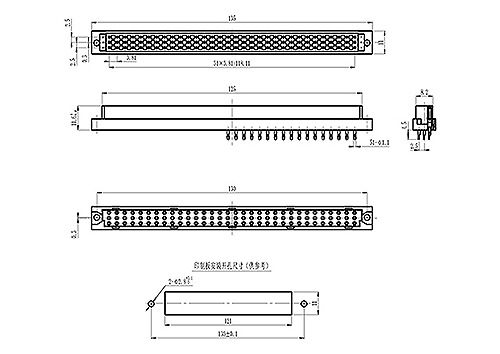

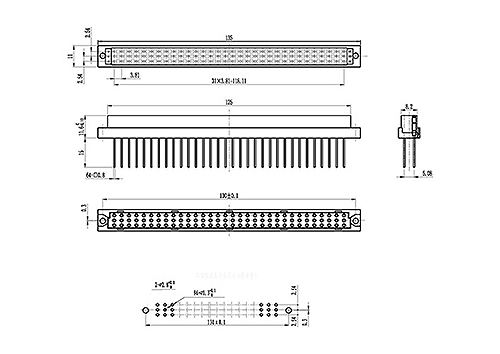

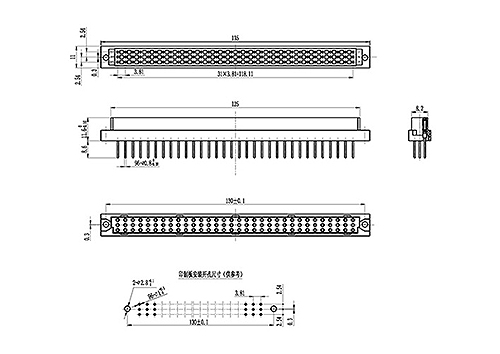

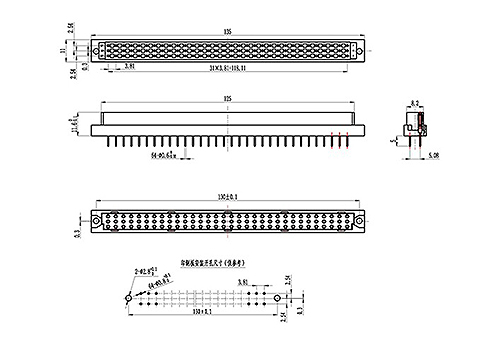

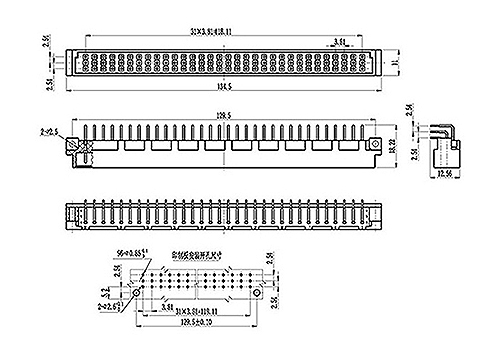

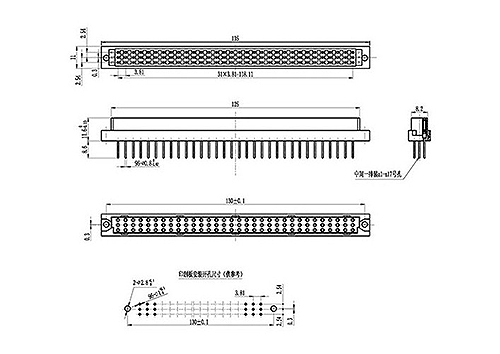

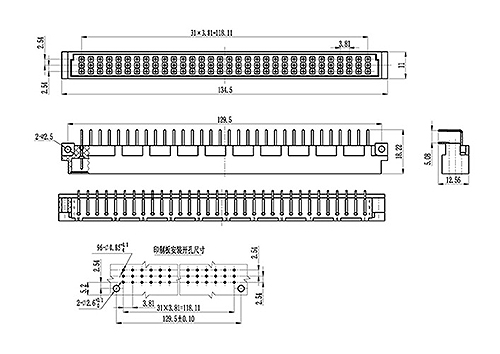

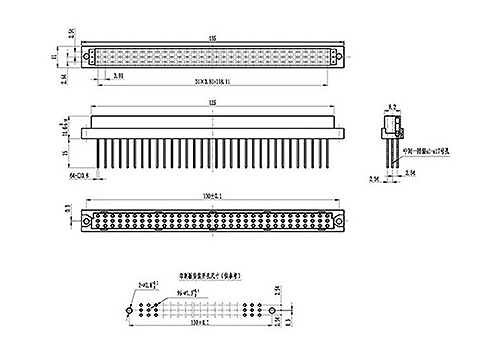

圖樣及相關尺寸
