CS-TX20-3.81×2.54-96QZ_KZC 線簧矩形電連接器
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
所屬分類
低頻矩形連接器系列
數量
-
+
庫存:
1
産品描述
參數
圖樣及安裝尺寸
● 産品說明
本産品全套由(A)彎針插頭、(B)具有圓柱形加長針的過橋插座和(hé / huò)過橋保護框、(C)配有外殼的插座等三部件組成。
接觸對配合直徑：Φ0.8mm
接觸對間中心距(長×寬)：3.81×2.54mm
接觸對數量：96(另可在範圍内任意選擇)
端接形式：A 彎針插頭：由彎針插入接線闆，焊接
B 過橋插座：由圓柱形加長針插入另一(yī / yì ／yí)線路闆，焊接
C 外殼插座：由導線在殼内與插座焊接
另如使用時不需三組而隻需兩組引入線，則可隻選用部件A、C組合即可
● 主要(yào / yāo)技術特性
| 環境溫度：(-55～125)℃ | 額定電壓：300V(AC) |
| 相對濕度：(40±2)℃(90～95)%B級 | 額定電流：4A |
| 振 動：(10-500)Hz，50m/s2 | 接觸電阻：≤0.0125Ω |
| 碰 撞：400 m/s2 | 絕緣電阻：≥2000MΩ |
| 沖 擊：500 m/s2 | 耐 壓：1550V/AC(50Hz) |
| 單腳分離力：0.2N～0.6N | 機械壽命：≮1000次 |
|
派生型号 |
接觸對數量 |
說 明 |
|
CS-TX20-3.81x2.54-64QZ/KZC |
64 |
中間一(yī / yì ／yí)排（b排）不裝 |
|
CS-TX20-3.81x2.54-81QZ/KZC |
81 |
中間一(yī / yì ／yí)排（b排）隻裝1～17# |
|
CS-TX20-3.81x2.54-51KZC |
51 |
a、b、c三排，每排均隻裝1～17# |
上一(yī / yì ／yí)個
CS-TX13-2.54×2.54-96TW/Z線簧矩形電連接器
下一(yī / yì ／yí)個
CS-TX21-2.54×2.54-96HZC/QZ/EZ/TW線簧矩形電連接器

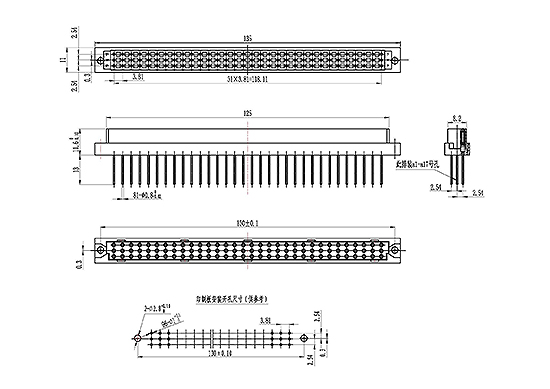

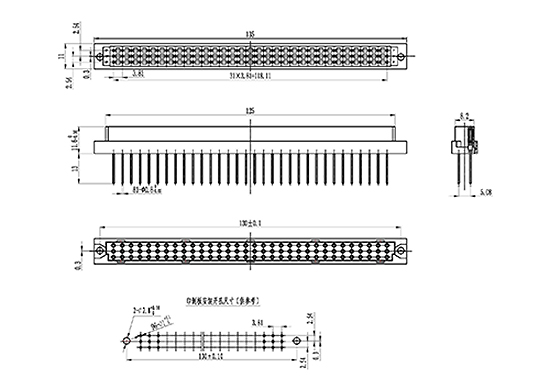

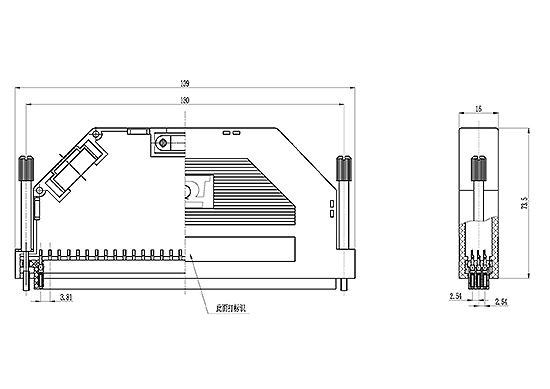

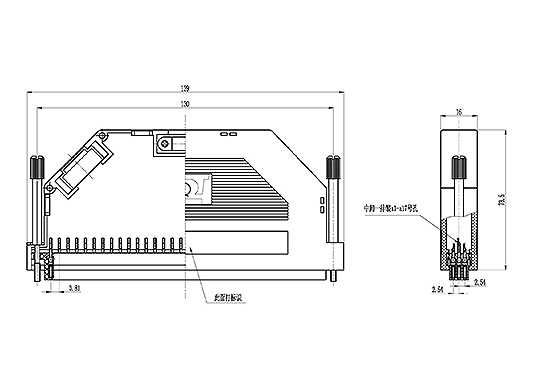

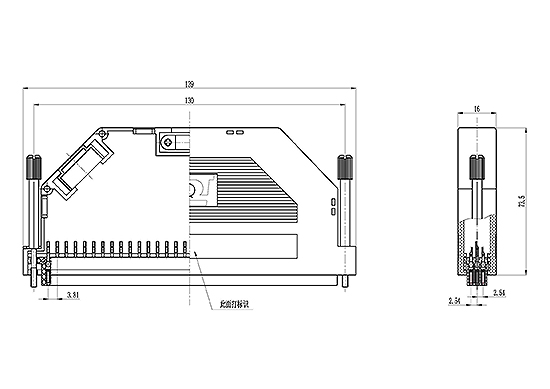

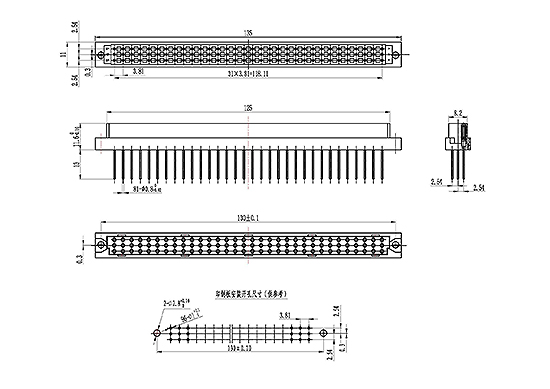

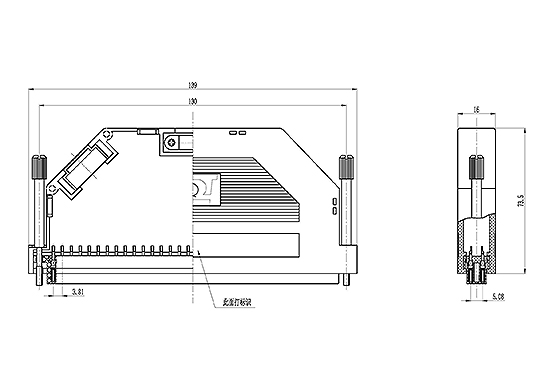

圖樣及相關尺寸
